Ø200以上CBM組合式大徑精密微調搪孔刀系列

上一筆下一筆

搪頭型號 Boring Head Type	型號 Type	CBM200	CBM300	CBM400	CBM500	CBM600	CBM900	CBM1200	CBM1600
	正反搪頭長度 Boring Length	160	160	160	160	180	180	210	210
	整組重量 Total Weight(kg)	7.68	8.48	9.28	10.08	16.48	22.78	35.05	40.25

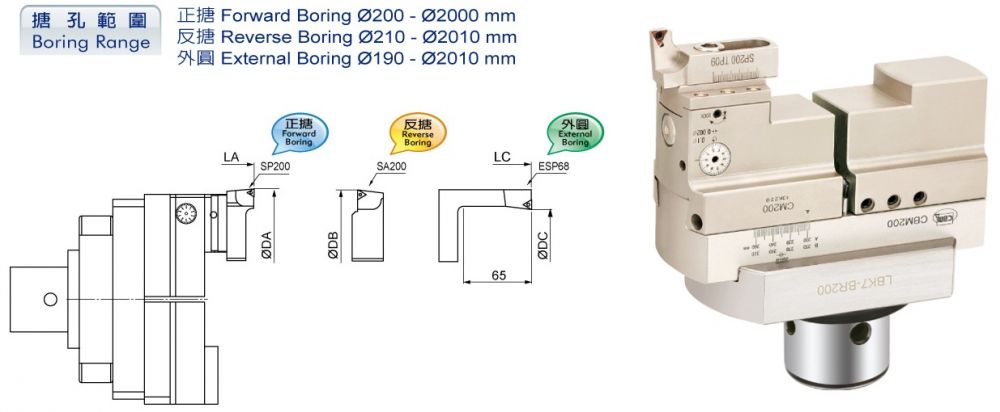

	正搪加工直徑 Forward Boring DiameterψDA(mm)	200-310	300-410	400-510	500-610	600-900	900-1200	1200-1600	1600-2000
	反搪加工直徑 Reverse Boring DiameterψDB(mm)	210-320	310-420	410-520	510-620	610-910	910-1210	1210-1610	1610-2010
	外圓加工直徑 External Boring DiameterψDC(mm)	190-310	290-410	390-510	490-610	590-910	890-1210	1190-1610	1590-2010
	外圓搪頭長度 External Boring Length LC(mm)	220	220	220	220	240	240	270	270
組合型式 Module	接合刀桿 Taper Shank	BT50-BST/NT50-BST Series				BT50-FMA47.625
	連接盤 Flange	BR200				BR600	BR900	BR1200	BR1600
		Alloy Steel				Alum. Alloy
		2.7				8.8	13.5	24.4	29.6
	橫向滑板 (鋁合金) Extension Slide (Alum. Alloy)	RST200	RST300	RST400	RST500	RST300* 2(pieces)	RST400* 3(pieces)	RST500*2(pieces)
	重量 Weight(kg)	1.1	1.9	2.7	3.5	3.8	5.4	7
	平衡滑塊 / 重量 Balance Base /Weight	RCM200/1.7 KG
	微調滑塊 / 重量 Finish Head /Weight	RCM200/1.95 KG
	刀片座 Insert Holder	Forward Boring SP68 / Reverse Boring SA68 / External Boring ESP68
	適合刀片 Applicable Insert	CC09 / M4 / T15, TP09 / M2.5 / T8, TC11 / M2.5 / T8

*反搪刀片座SA68與外圓刀片座ESP68為選配。
