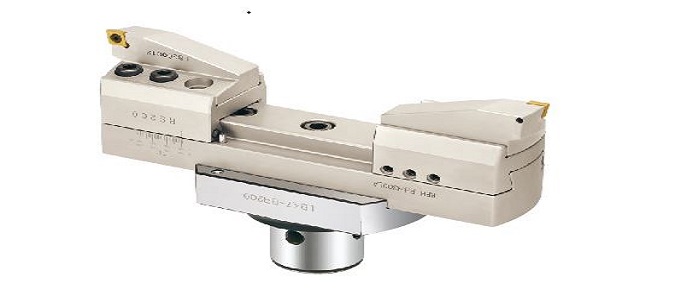

Ø200以上RBH-LA組合式大徑粗搪刀系列

Ø200以上RBH-LA組合式大徑粗搪刀系列
上一筆 下一筆
  • 產品特性
  • 產品規格
  • 適用ø200mm ~ ø1250mm大型孔徑加工使用。
  • 粗、精搪刀使用同基礎組件，且可另選配附件搭配使用。加工調整範圍為直徑110mm。600LA與900LA調整範圍為300mm。
  • 粗搪刀，具有多種刀片選擇，可通用於多種材質及加工方式。

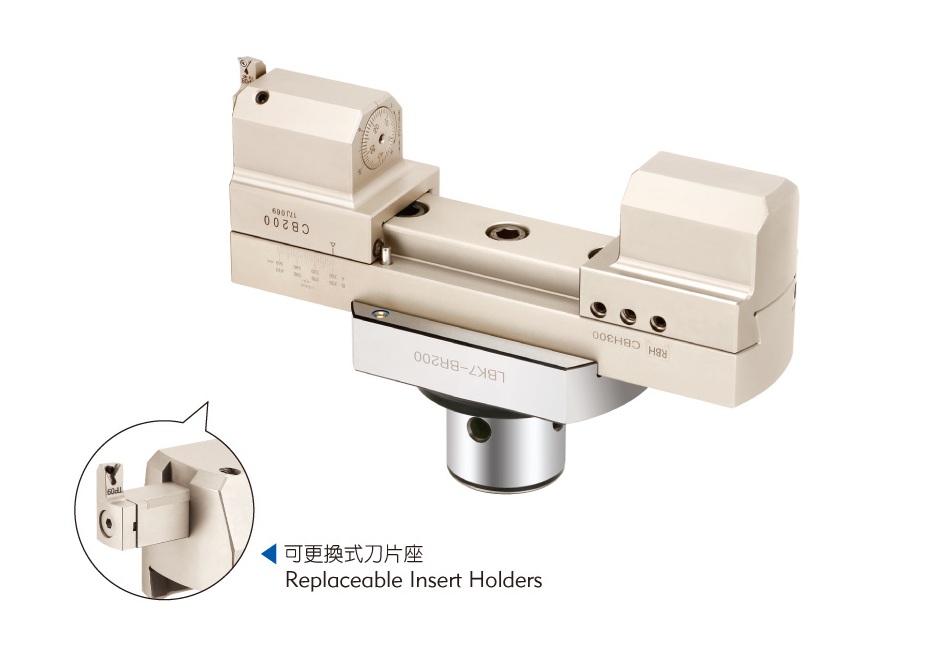

  • 精搪刀另有鋁合金橫向滑板，可選用來降低刀具重量。
Boring Head Type 型號 Type CBH200 CBH300 CBH400 CBH500 CBH600 CBH900
長度 Length (mm) 130 130 130 130 150 150
整組重量
Total Weight (kg)		 合金鋼 Alloy Steel 9.7 11.7 13.7 15.7 33 47
鋁合金 Aluminum Alloy 7 7.8 8.6 9.4 15.8 22.1
加工直徑 ØD (mm) Boring Diameter 200-310 300-410 400-510 500-610 600-900 900-1250
Module 接合刀桿 Taper Shank BT50-BST / NT50-BST Series BT50-FMA47.625
連接盤 Flange BR200 BR600 BR900
重量 Weight (kg) 合金鋼 Alloy Steel Alloy Steel 2.7kg 19 29
鋁合金 Alum Alloy 8.8 13.5
橫向滑板 Extension Slide RST200 RST300 RST400 RST500 RST300x 2 (pieces) RST400x 2 (pieces)
重量 Weight (kg) 合金鋼 Alloy Steel 3.4 5.4 7.4 9.4 10.8 14.8
鋁合金 Alum Alloy 1.1 1.9 2.7 3.5 3.8 5.4
Balance Weight RS200
Weight (kg) 1.6kg
Finish Head CB200
Weight (kg) 1.6kg
Applicable Insert TP08 / M2.2 / T7, TP09 / M2.5 / T8, TC11 / M2.5 /T8
