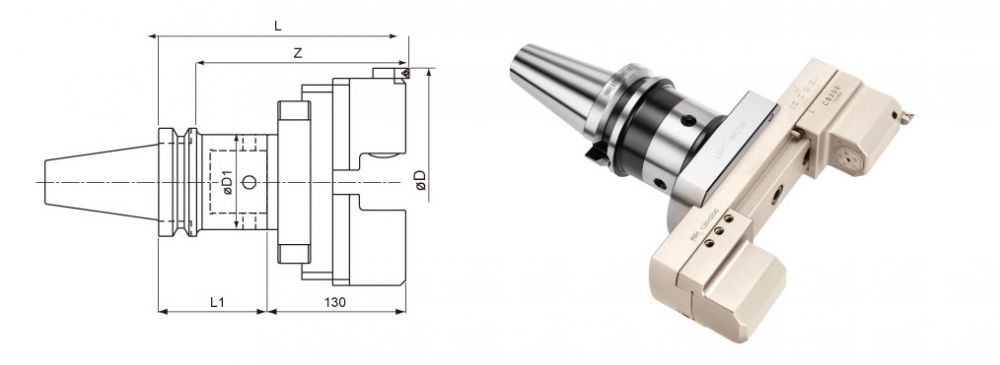

Ø200以上CBH大孔徑微調精搪刀 + BST刀柄

Ø200以上CBH大孔徑微調精搪刀 + BST刀柄
上一筆 下一筆
  • 產品規格
搪頭型號
Boring Head Type		接合型號
BST No.		搪孔範圍
Boring Range		搪頭長度
L2 mm		刀片規格
Insert		重量
Weight (kg)
CBH200 BST Series 200~310 130
Replaceable Insertholder
TP08/ ø3.2xM2/T6,
TP09/M2.5/T8,
TC11/M2.5/T8		 7
CBH300 300~410 7.8
CBH400 400~510 8.6
CBH500 500~610 9.4
CBH600 FMA47.625 600~900 150 15.8
CBH900 900~1200 22.1
CBH1200 1200~1600 180 34.6
CBH1600 1600~2000 39.8

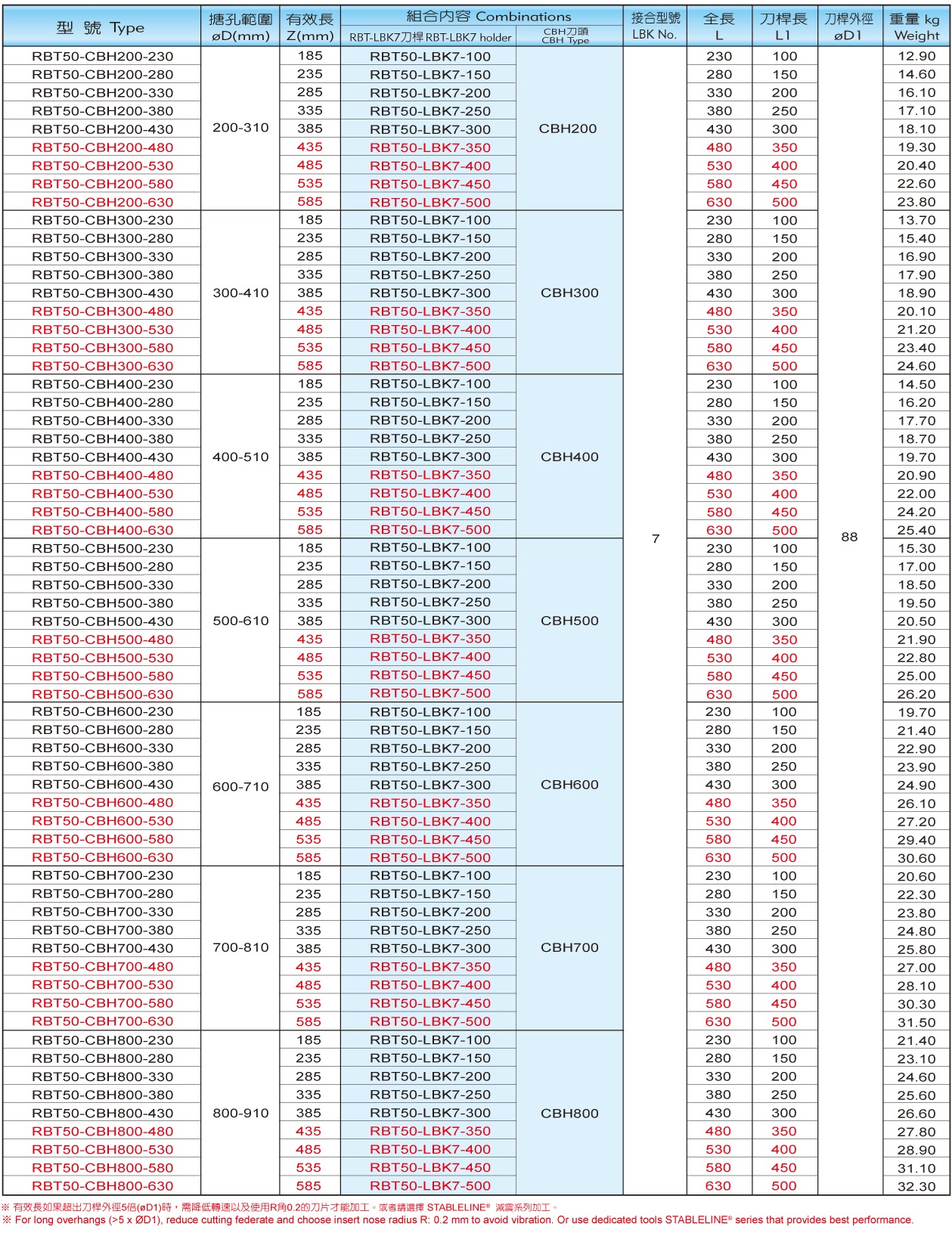

型號 Type搪孔範圍
ØD (mm)		有效長
Z		組合內容
Tool Connection		接合型號
LBK No.		全長
L		刀桿長
L1		刀桿外徑
ØD1		重量
KG
BST刀桿 BST ShankCBH刀頭 CBH boring head合金鋼 Alloy Steel
BT50-CBH200-230 200-310 185 BT50-BST-100 CBH200 BST 230 100 95 12.1
BT50-CBH200-280 235 BT50-BST-150 280 150 13.8
BT50-CBH200-330 285 BT50-BST-200 330 200 16.5
BT50-CBH200-380 335 BT50-BST-250 380 250 18.5
BT50-CBH200-430 385 BT50-BST-300 430 300 21.4
BT50-CBH200-480 435 BT50-BST-350 480 350 23.8
BT50-CBH200-530 485 BT50-BST-400 530 400 26.3
BT50-CBH300-230 300-410 185 BT50-BST-100 CBH300 230 100 12.9
BT50-CBH300-280 235 BT50-BST-150 280 150 14.6
BT50-CBH300-330 285 BT50-BST-200 330 200 17.3
BT50-CBH300-380 335 BT50-BST-250 380 250 19.3
BT50-CBH300-430 385 BT50-BST-300 430 300 22.2
BT50-CBH300-480 435 BT50-BST-350 480 350 24.6
BT50-CBH300-530 485 BT50-BST-400 530 400 27.1
BT50-CBH400-230 400-510 185 BT50-BST-100 CBH400 230 100 13.7
BT50-CBH400-280 235 BT50-BST-150 280 150 15.4
BT50-CBH400-330 285 BT50-BST-200 330 200 18.1
BT50-CBH400-380 335 BT50-BST-250 380 250 20.1
BT50-CBH400-430 385 BT50-BST-300 430 300 23
BT50-CBH400A-480 435 BT50-BST-350 480 350 25.4
BT50-CBH400-530 485 BT50-BST-400 530 400 27.9
BT50-CBH500-230 500-610 185 BT50-BST-100 CBH500 230 100 14.5
BT50-CBH500-280 235 BT50-BST-150 280 150 16.2
BT50-CBH500-330 285 BT50-BST-200 330 200 18.9
BT50-CBH500-380 335 BT50-BST-250 380 250 20.9
BT50-CBH500-430 385 BT50-BST-300 430 300 23.8
BT50-CBH500-480 435 BT50-BST-350 480 350 26.2
BT50-CBH500-530 485 BT50-BST-400 530 400 28.7
BT50-CBH600-230 600-900 185 BT50-FMA47.625-75 CBH600 FMA47.625 230 75 128 22.8
BT50-CBH900-230 900-1200 CBH900 29.1
BT50-CBH1200-260 1200-1600 215 CBH1200 260 41.6
BT50-CBH1600-260 1600-2000 CBH1600 46.8
