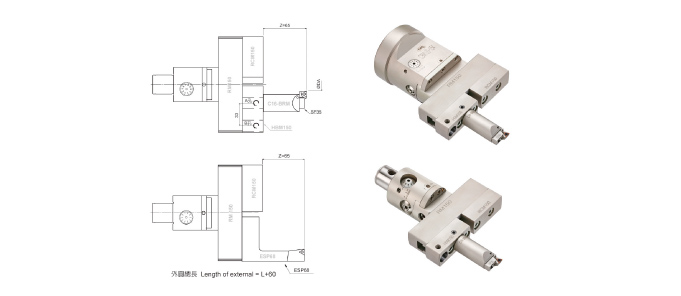

CBM55 / 68 / 100 專用外圓組件RM150套組

CBM55 / 68 / 100 專用外圓組件RM150套組
上一筆 下一筆

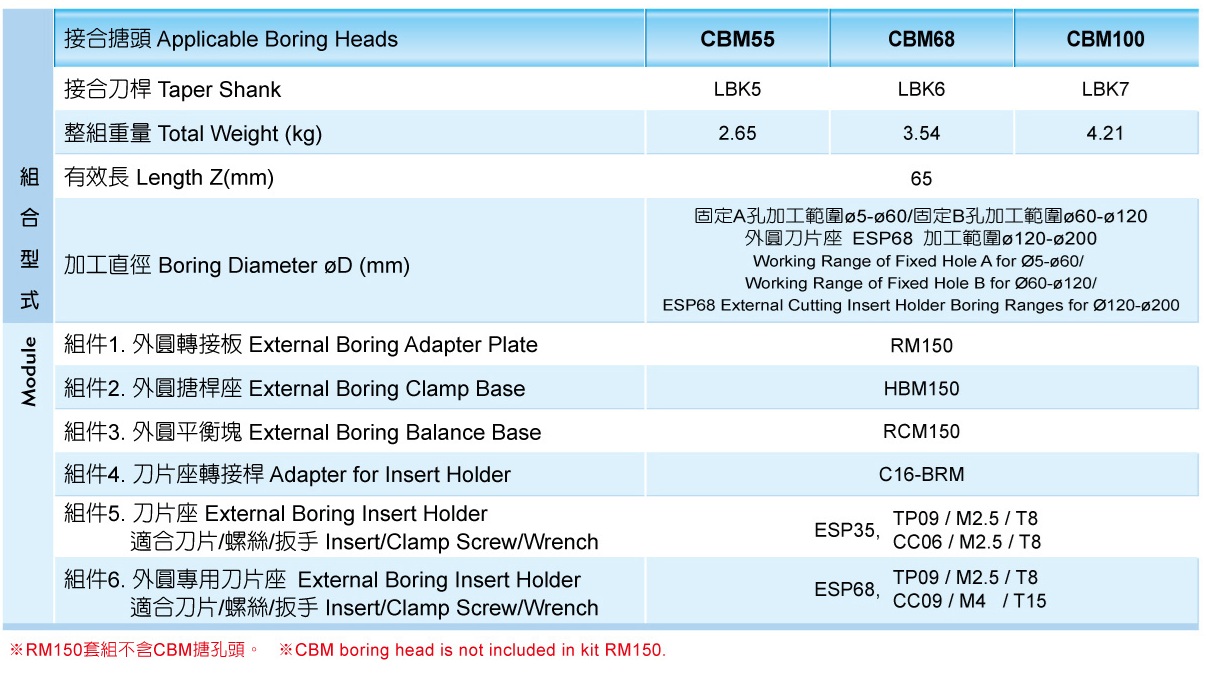

  • 產品規格
組合型式
Module		接合搪頭 Applicable Boring HeadsCBM55CBM68CBM100
接合刀桿 Taper Shank LBK5 LBK6 BST
整組重量 Total Weight(kg) 2.65 3.54 4.21
有效長 Effective Length(mm) 65
加工直徑 Boring Diameter(mm) Working Range of Fixed Hole A for ψ5-ψ60 / Working Range of Fixed Hole A for ψ60-ψ120 / ESP68 External Cutting Insert Holder Boring Ranges for ψ120-ψ200

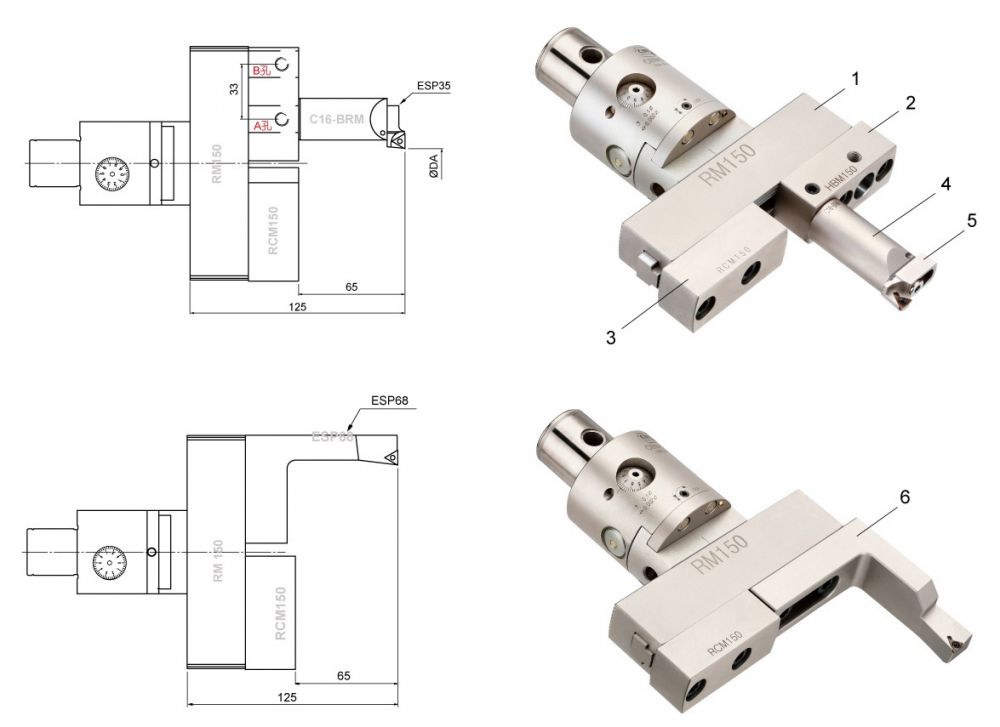

組件1. 外圓轉接板 External Boring Adapter Plate RM150
組件2. 外圓搪桿座 External Boring Clamp Base HBM150
組件3. 外圓平衡塊 External Boring Balance Base RCM150
組件4. 刀片座轉接桿 Adapter for External C16-BRM
組件5. 刀片座 Forward Boring Insert Holder Fit
適合刀片 / 螺絲 / 扳手 Insert/Clamp Screw/Wrench		 SP35, TP09 / M2.5 / T8
組件6. 外圓專用刀片座 External Boring Insert Holder Fit
適合刀片 / 螺絲 / 扳手 Insert/Clamp Screw/Wrench		 ESP68, TP09 / M2.5 / T8

*RM150套組不含CBM搪孔頭。
