BT-SCBH整體式減震精搪刀桿&BT-SRBH-LA整體式減震粗搪刀桿

  • 產品特性
  • 產品規格

1. BT刀桿+減震器+搪孔頭整體式的結合,可在搪孔加工上得到最大剛性與切削性能。

2. 具有多種規格,自Ø25-Ø102均可搭配使用,所有規格均具有中心出水功能。

3. 本產品應用在加工深度為柄徑的6~10倍加工長。

4. BT整體式搪孔刀系列與一般BT刀桿+SCBH相比較,可得到更加穩定的切削效能和加工效率。



型號

Type

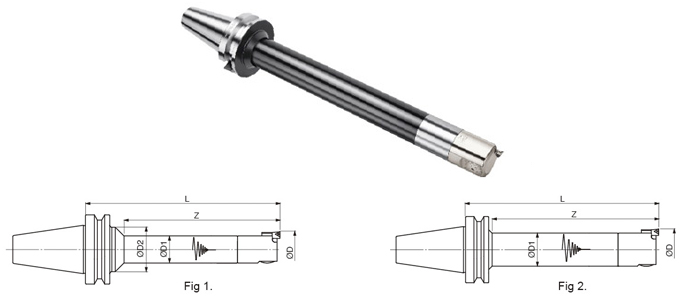

Fig.

搪孔範圍

Boring Range

ØD(mm)

有效長

Z(mm)

總長

L(mm)



刀桿外徑

(mm)

重量

Weight(kg)

ØD2ØD1
BT40-SCBH25-165 1


25-33 125 165



39


24

1.62
BT40-SCBH25-190 150 190 1.67
BT40-SCBH25-215 175 215 1.72
BT40-SCBH32-200 32-42 160 200







50





31 2.36
BT40-SCBH32-230 190 230 2.49
BT40-SCBH32-260 220 260 2.62
BT40-SCBH40-235 40-55 200 235 39 3.36
BT40-SCBH40-275 240 275 3.65
BT40-SCBH40-315 280 315 3.94
BT40-SCBH52-315 2 52-75 285 315



x

50 6.79
BT40-SCBH68-305 68-102 280 305 64 9.68
BT50-SCBH25-175 1


25-33 125 175



39



24 4.25
BT50-SCBH25-200 150 200 4.31
BT50-SCBH25-225 175 225 4.37
BT50-SCBH32-220 32-42

160 220



50


31

5.12
BT50-SCBH32-250 190 250 5.30
BT50-SCBH32-280 220 280 5.48
BT50-SCBH40-260 40-55 200 260



64


39

6.23
BT50-SCBH40-300 240 300 6.47
BT50-SCBH40-340 280 340 6.71
BT50-SCBH40-365 2 320 365
x

6.95
BT50-SCBH40-405 360 405 7.19
BT50-SCBH40-445 400 445 7.43
BT50-SCBH52-315 1 52-75 270 315



64



50  9.23
BT50-SCBH52-360 315 360 9.88
BT50-SCBH52-405 360 405 10.53
BT50-SCBH52-445 2 400 445  x 11.18
BT50-SCBH52-495 450 495 11.83
BT50-SCBH52-545 500 545 12.48
BT50-SCBH68-375 68-102 330 375  x 64 15.23
BT50-SCBH68-440 395 440 16.08
BT50-SCBH68-505 460 505 16.93
BT50-SCBH68-565 520 565 17.78
BT50-SCBH68-630 585 630 18.63
BT50-SCBH68-695 650 695 19.48
