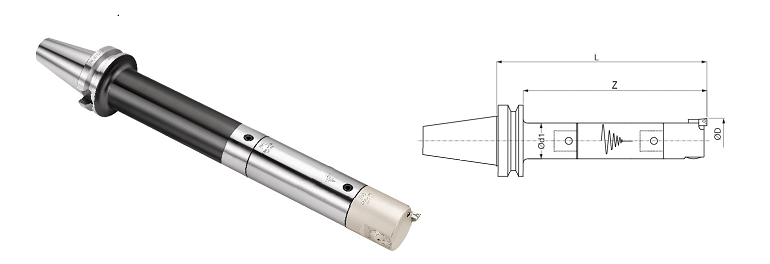

LBK刀柄 + SLBK減震延長桿+精搪頭

  • 產品特性
  • 產品規格

1 .減震器與延長桿的結合,當搪孔加工時可與一般的同型號LBK刀桿任意組合,而得到更大的加工有效長與更好
的加工表面精度。

2. 具有多種規格,自LBK2-LBK6之間均可搭配使用,所有規格均具有中心出水功能。

3 .本產品使用雙邊對稱定位接合,可使減震效果更好。

4.本產品應用在加工深度為柄徑的4~7倍長效果最好。

刀桿

LBK Shank

減震延長桿

Anti-Vibration Arbor

精塘頭

Boring Head

搪孔範圍

Boring Range

ØD(mm)

有效長

Z(mm)

總長

L(mm)

刀桿外徑

ØD1(mm)

重量

Weight(kg)

BT40-LBK2-85 SLBK2-2-75 CBH25 25-33 165 200 24 1.43
BT40-LBK2-100 180 215 1.48
BT40-LBK3-95 SLBK3-3-100 CBH32 32-42 200 235 31 1.82
BT40-LBK3-125 230 265 2.12
BT40-LBK4-85 SLBK4-4-110 CBH40 40-55 210 245 39 2.41
BT40-LBK4-130 255 290 2.93
BT40-LBK4-175 300 335 3.28
BT40-LBK5-75 SLBK5-5-130 CBH52 52-75 230 265 50 3.60
BT40-LBK5-125 280 315 4.52
BT40-LBK5-175 330 365 5.22
BT40-LBK6-65 SLBK6-6-170 CBH68 68-102 270 305 64 6.40
BT40-LBK6-115 320 355 7.69
BT50-LBK2-125 SLBK2-2-75 CBH25 25-33 180 240 39/24 4.23
BT50-LBK2-155 210 270 4.33
BT50-LBK3-125 SLBK3-3-100 CBH32 32-42 220 265 31 4.72
BT50-LBK3-155 250 295 4.82
BT50-LBK4-115 SLBK4-4-110 CBH40 40-55 230 275
39
5.41
BT50-LBK4-145 260 305 5.51
BT50-LBK4-175 290 335 5.91
BT50-LBK4-215 320 375 50/39 6.01
BT50-LBK5-105 SLBK5-5-130 CBH52 52-75 250 295 50 6.80
BT50-LBK5-180 325 370 7.80
BT50-LBK5-240 385 430 8.50
BT50-LBK6-95 SLBK6-6-170 CBH68 68-102 290 335 64   9.60
BT50-LBK6-170 365 410 11.24
BT50-LBK6-230 425 470 12.56
BT50-LBK6-290 485 530 14.10
