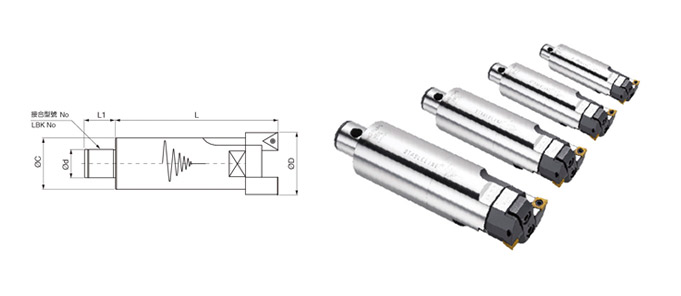

SRBH-LA 減震雙刃粗搪頭系列

  • 產品敘述
  • 產品規格

1. 減震器與搪孔頭的結合,一體式的結構,當搪孔加工時可與一般同型號的LBK刀桿任意組合,而得到更大的
加工有效長與更好的加工表面精度。

2. 具有多種規格,自Ø25-Ø310均可搭配使用,所有規格均具有中心出水功能。

3. 本產品使用雙邊對稱定位接合,可使減震效果更好。

4. 本產品應用在加工深度為柄徑的4 ~ 8倍長效果最好。

5. SRBH-LA減震搪孔頭與SLBK減震延長桿+RBH-LA搪頭相比較,SRBH-LA減震搪孔頭可使用更高的切削進給,得到更好的加工效率。





型號
Type
接合型號
LBK No.
搪孔範圍ØD(mm)
Boring Range
ØC(mm)Ød(mm)L(mm)L1
(mm)
刀片規格
Insert
重量
Weight (kg)
SRBH25LA-90 LBK2 25-35 24 14 90 16 CCMT060204 0.22
SRBH32LA-100 LBK3 32-45 31 18 100 20

 CCMT060204

TCMT110204

0.39
SRBH40LA-110 LBK4 40-55 39 22 110 24

 CCMT09T304

TCMT16T304

0.71
SRBH52LA-140 LBK5 52-75 50 28 140 30 1.27
SRBH68LA-175 LBK6 68-100 64 36 175 40

 CCMT120404

TCMT16T304

6.20
SRBH90LA-225 LBK7 90-130
88

58
225
50
13.13
SRBH120LA-225 120-164 14.33
SRBH160LA-225 160-204 15.70
SRBH200LA-285 200-310 285 19.90
