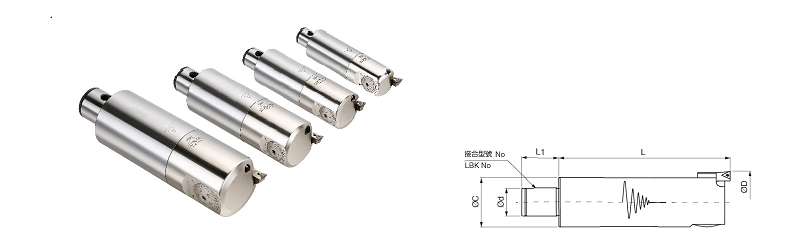

SCBH減震精密微調精搪頭系列

上一筆下一筆

1. 減震器與搪孔頭的結合-—體式的結構-當搪孔加工時可與一般同型號的LBK刀桿任意組合，而得到更大的加工有效長與更好的加工表面精度。

2. 具有多種規格，自Ø20-Ø310均可搭配使用，所有規格均具有中心岀水功能。

3. 本產品使用雙邊對稱定位接合，可使減震效果更好。

4. 本產品應用在加工深度為柄徑的4~8倍長效果最好。

5. SCBH減震搪孔頭與SLBK減震延長桿+CBH搪頭相比較，SCBH減震搪孔頭可使用更高的切削進給，得到更好的加工效率

型號 Type	接合型號 LBK No.	搪孔範圍ØD(mm) Boring Range	ØC(mm)	Ød(mm)	長度 L(mm)	L1 (mm)	刀片規格 Insert	重量 Weight (kg)
SCBH20-90	LBK1	20-26	19	11	90	13	TP08	0.22
SCBH25-90	LBK2	25-33	24	14	90	16		0.39
SCBH32-100	LBK3	32-42	31	18	100	20		0.71
SCBH40-110	LBK4	40-55	39	22	110	24		1.27
SCBH52-140	LBK5	52-75	50	28	140	30		2.72
SCBH68-175	LBK6	68-102	64	36	175	40	TP08	5.70
SCBH100-225	LBK7	100-152	88	58	225	50	TP09	12.93
SCBH150-225	LBK7	150-202	88	58	225	50	TC11	14.60
