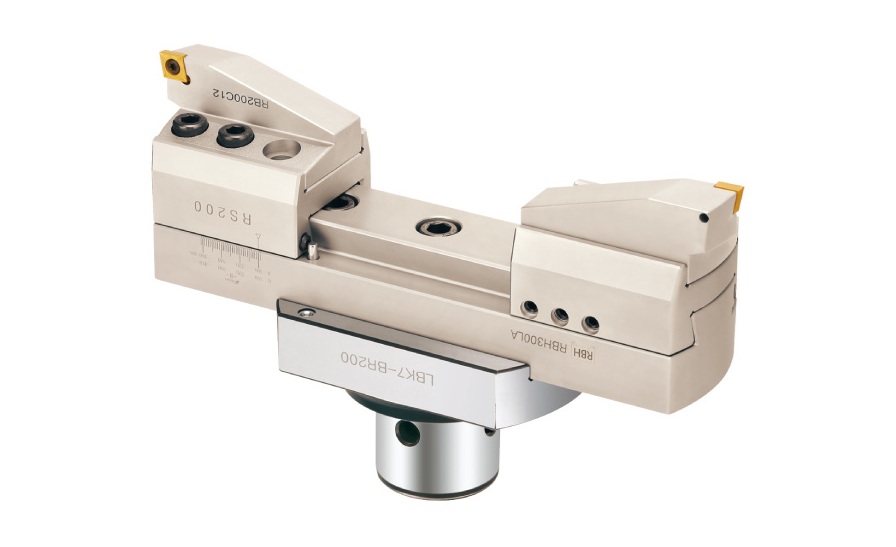

Ø200以上RBH-LA組合式大徑粗搪刀系列

Ø200以上RBH-LA組合式大徑粗搪刀系列
Ø200以上RBH-LA組合式大徑粗搪刀系列
Ø200以上RBH-LA組合式大徑粗搪刀系列
Ø200以上RBH-LA組合式大徑粗搪刀系列
Ø200以上RBH-LA組合式大徑粗搪刀系列
上一筆 下一筆
  • 適用ø200mm ~ ø1250mm 大型孔徑加工使用。
  • 粗、精搪刀使用同基礎組件，且可另選配附件搭配使用。加工調整範圍為直徑100mm。600LA與900LA調整範圍為300mm。
  • 粗搪刀，具有多種刀片選擇，可通用於多種材質及加工方式。
  • 精搪刀另有鋁合金橫向滑板，可選用來降低刀具重量。
Boring Head Type型號 TypeRBH 200LARBH 300LARBH 400LARBH 500LARBH600LARBH900LARBH1200LARBH1600LA
長度 Length (mm) 130 130 130 130 150 150 180 180
整組重量 Total Weight (kg) 9.5 11.5 13.5 15.5 23 31.7 46.6 52
加工直徑 ØD (mm) Boring Diameter 200-310 300-410 400-510 500-610 600-900 900-1200 1200-1600 1600-2000
Module接合刀桿 Taper Shank  BT50-BST / NT50-BST 系列 BT50-FMA47.625
連接盤 Flange BR200 BR600 BR900 BR1200 BR1600
重量 Weight (kg) 合金鋼 Alloy Steel  Alum. Alloy
2.7 8.8 13.5 24.4 29.6
橫向滑板 Extension Slide RST200 RST300 RST400 RST500 RST300x 2 (pieces) RST400x 2 (pieces) RST500x 2 (pieces)
重量 Weight (kg)合金鋼 Alloy Steel 3.4 5.4 7.4 9.4 10.8 14.8 18.8
滑塊 Clamp Base RS200
重量 Weight (kg) 0.98kg
刀片座墊片 Height Setting Shim RS201
重量 Weight (kg) 0.05kg
刀片座 Insert Holder RBS200C12 RB200T16 RB200T22 RB200S12
適合刀片 Applicable Insert CCMT120404 TCMT16T304 TCMT220404 SCMT120404
重量 Weight (kg) 0.68kg
