Ø200以上CBR組合式外圓微調精搪刀系列

Ø200以上CBR組合式外圓微調精搪刀系列
上一筆 下一筆
  • 產品規格

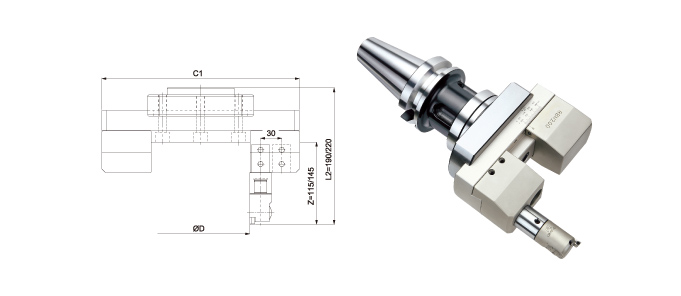

Boring Head Type型號 TypeCBR200CBR300CBR400CBR500CBR600CBR900CBR1200CBR1600
搪頭長度 L2 (mm) 190 / 220
有效長 Z (mm) 70 / 100
C1 (mm) 180 280 380 480 580 880 1180 1580
整組重量 Total Weight (kg) 7 8 8.8 9.6 16.0 22.3 35 40
加工直徑
ØD (mm) Boring Diameter		 10-150 10-250 10-350 10-450 200-550 200-850 400-1150 800-1550
Module接合刀桿 Taper Shank BT50-BST-100L BT50-FMA-47.625
連接盤 Flange BR200 BR600 BR900 BR1200 BR1600
重量 Weight (kg) Alloy Steel 2.7 kg Alum. Alloy
8.8 13.5 24.4 29.6
橫向滑板
Extension Slide Alum. Alloy		 RST200 RST300 RST400 RST500 RST300x 2 (pieces) RST400x  2 (pieces) RST500x 2 (pieces)
重量 Weight (kg) 1.1 1.9 2.7 3.5 3.8 5.4 7
平衡滑塊 Balance Weight RBN200
重量 Weight (kg) 1.6kg
外圓滑塊 Clamp Base HBR200
重量 Weight (kg) 1.3kg
外圓用接桿
Adapter for External Boring		 C25-LBK3-30 C25-LBK3-60
重量 Weight (kg) 0.3 0.5
接合刀頭
Applicable Boring Heads		 CBH32
